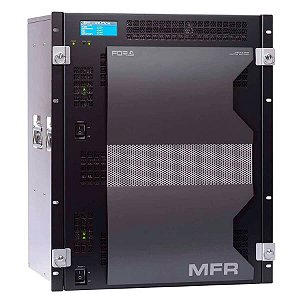

For.A MFR-6100 Router Switcher

Com compatibilidade 12G-SDI*1 ou 6G-SDI em todas as entradas e saídas, o MFR-6100 configura uma matriz de até 144 x 144 entradas e saídas. Traz suporte poderoso para roteamento 4K.

Entrada e saída de vídeo em vários formatos
Suporte para entrada e saída 12G *1/6G/3G/HD/SD-SDI e DVB-ASI*2. Com a detecção automática de sinais, não há necessidade de se preocupar com formatos de sinal.

Placas de I/O de vídeo: Até 16 cartões de entrada e 16 cartões de saída, com nove canais por cartão.

Suporte a 12G/6G/3G/HD/SD-SDI: MFR-9SDI12GA(9 entradas) / MFR-9SDO12GA (9-saída)
Suporte a 6G/3G/HD/SD-SDI/DVB-ASI: MFR-9SDI(9 entradas) / MFR-9SDO*3(9-saída)
*1 MFR-9SDI12GA e MFR-9SDO12GA são necessários *2 MFR-9SDI e MFR-9SDO são necessários *3 Para serem liberados

Características para manter um sistema estável
Detecção de erro de sinal de entrada SDI *4
Os alertas na GUI*5 informam o usuário de quaisquer erros de sinal de entrada do SDI (CRC/TRS). Isso suporta uma operação sólida como um sistema 12G-SDI.
*4 Quando estiver equipado com MFR-9SDI12GA *5 Para verificar detalhes de erro, use um monitor de forma de onda.

Limpeza de jitter *6
Reduza o nervosismo nos sinais SDI para garantir sinais estáveis enviados para equipamentos a jusante.
*6 MFR-9SDI12GA/MFR-9SDO12GA são necessários

Painel de controle frontal
Equipado com um painel de controle para exibição do menu. Exibição de erro possível, quando necessário.

Suporte ao SNMP
Pode ser integrado em um sistema de monitoramento SNMP. Permite o monitoramento de vários status operacionais, como status de potência, ventilador e CPU, entrada de sinal SDI *7 e erros de ponto cruzado. Se ocorrer falha e recuperação do sistema, as armadilhas SNMP ão são enviadas aos gerentes.
*7 MFR-9SDI12GA necessário

Redundância excepcional
Pode ser configurado com CPUs redundantes e fontes de alimentação (opcional). Como componentes do sistema principal, os switchers de roteamento FOR-A podem incorporar redundância para garantir a operação sem parar em caso de problemas.

Conectividade com outros produtos
Pode ser controlado remotamente através do Ethernet ou portas seriais. Compatibilidade com protocolos comuns como TSL e HARRIS, que permite o rastreamento linkage de contagem ou de origem automática para comutação de ponto cruzado. O roteador também está integrado com a interface exclusiva do FOR-A para a nossa linha de switchers de produção HVS e multi-espectadores autônomos.

Oferece gerenciamento integrado de sinais de nome de origem de switchers de roteamento MFR, que enviam automaticamente nomes de origem para switchers da série HVS e multi-espectadores da Série MV.

Os sinais de contagem do comutador HVS são enviados automaticamente para switchers de roteamento MFR e multi-espectadores MV para exibição coordenada.

Controle de ponto cruzado tanto dos switchers HVS quanto dos switchers de roteamento MFR.

Configuração baseada em GUI
Um servidor web integrado permite a configuração imediata sem instalar software em dispositivos externos.

Controle versátil de ponto cruzado
Além da comutação típica de ponto cruzado, a unidade permite uma variedade de controle de ponto cruzado: Salvo/Take/Link/Level/Chop.

Capacidade de partição de matriz
Um switcher de roteamento pode ser virtualmente particionado para construir qualquer hierarquia teórica, criando possibilidades de uso em várias operações.

Exemplos de aplicativos
Switcher 4K/8K (ponto cruzado de suporte)
Comutação de sinal 4K e 8K com controle coordenado de múltiplos pontos cruzados

4K/HD simul-switcher
Operações do Simulcast envolvendo controle separado ou simultâneo de material 4K e HD
Comutação totalmente independente
Use um único gabinete como vários switchers de roteamento particionando uma configuração.
Ideal para operação equivalente a várias unidades sem fontes de compartilhamento.

Comutador de link de v/key
Divida a matriz em duas partições para controle coordenado de sinais de vídeo e chave.

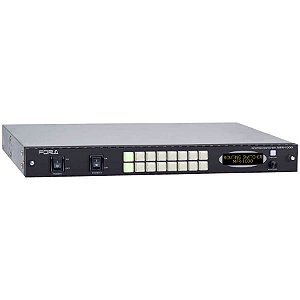

Unidades de controle remoto
Oferecemos vários tipos ou unidade de controle remoto para se adequar à sua aplicação. O número de unidades que podem ser conectadas é de no máximo 127. Isso permite que você construa um ambiente de controle flexível pela forma como você particiona a matriz e faz configurações de nível de operação.

Unidades de expansão de interface
Dois tipos de unidades de expansão de interface estão disponíveis.

MFR-TALM: Gerente de Contagem
MFR-GPI: Unidade GPI
