Blackmagic ATEM Mini Pro

O ATEM Mini Pro da Blackmagic Design, é um switcher de produção ao vivo com quatro entradas HDMI, painel de controle integrado projetado para transmissão ao vivo de várias câmeras HD para a internet ou aplicativos de transmissão de videogames, transmissões de computador corporativos ou câmeras HD. Com a atualização de controle de software, o ATEM Mini Pro possui recursos como taxa de dados de transmissão ao vivo e informações de status, encoder de hardware embutido, gravação simultânea para unidades USB, hot swapping com o Blackmagic MultiDock, botões de gravação e stream, cache de fluxo, um gerador timecode, visualização de programa multiview, suporte de tale e suporte para Blackmagic Design Pocket Cinema Camera 6K e 4K para utilizá-las como fontes de transmissão.

O ATEM Mini Pro mantém a mesma configuração do painel traseiro em que quatro entradas HDMI estão disponíveis no chassi e oferecem resoluções HD de até 1080p. Existe também uma saída HDMI para um projetor ou monitoramento multiview, saída USB Tipo-C para gravação de vídeo HD em um computador, e uma porta Ethernet RJ45 10/100/1000 para transmissão direta ao vivo, bem como gerenciamento de sistema, controle remoto e atualizações. É possível ajustar a taxa de quadros dependendo da qualidade do seu fluxo, e não há necessidade de software de streaming adicional, porque o ATEM Mini Pro, possui um codificador de hardware embutido.

O painel de controle de software ATEM atualizado, é usado para controle e configuração do ATEM Mini Pro via USB ou Ethernet, e permite monitorar a taxa de dados, medidores de áudio, configuração e status do seu feed ao vivo. O painel de controle de cores incorporado, tem a mesma configuração do DaVinci Resolve, eliminando qualquer curva de aprendizado. Os recursos avançados incluem a capacidade dos engenheiros de carregar um arquivo de configuração XML para facilitar a alteração de todas as configurações ao mesmo tempo.

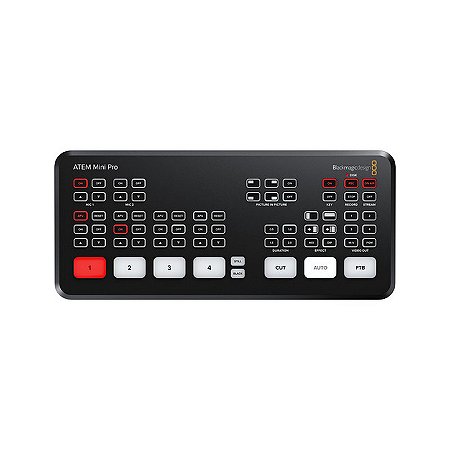

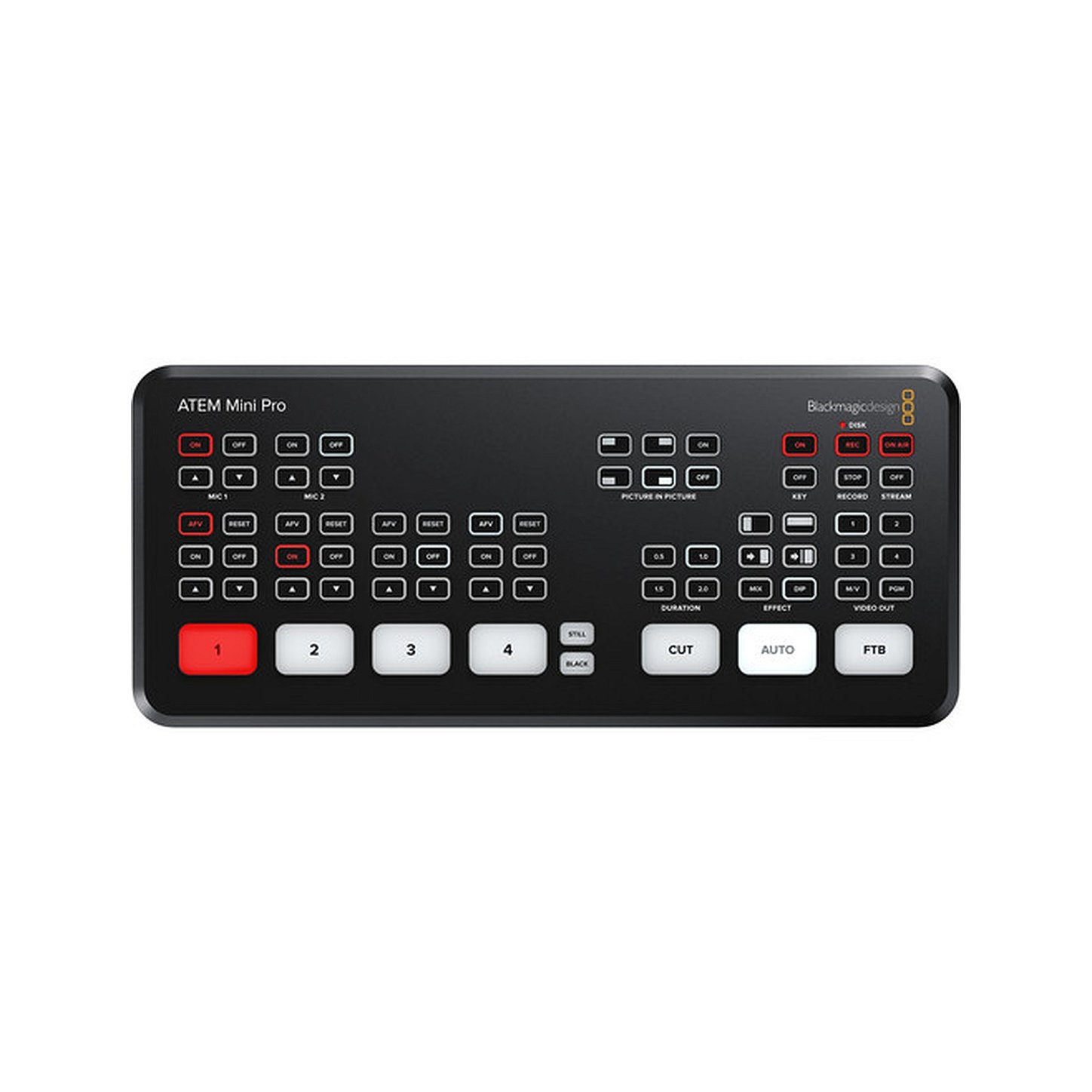

A superfície de controle possui os mesmos botões de controle retroiluminado fáceis de visualização para habilitar a seleção de entradas da câmera, controlando transições, keyers, configurações e o DVE. O ATEM Mini Pro adiciona vários botões ao lado direito, como botão de gravação rápida, que permite gravar instantaneamente sua transmissão ao vivo para a fonte USB conectada, ou segurando-a para baixo, você pode trocar unidades ao usar o Blackmagic MultiDock se você precisar rapidamente chegar à edição. Os botões Air e Stream, também foram adicionados para iniciar e parar instantaneamente o fluxo assim que o mesmo estiver configurado no controle de software. Os botões adicionados de saída de vídeo no lado direito, permitem selecionar uma visualização do programa para cada fonte, para que você possa ter certeza de que cada fonte está pronta para ir ao ar.

O ATEM Mini Pro, possui keyers upstream e downstream, um keyer chroma avançado, dois keyers lineares/luma, um Meyer de transição DVE, um gerador de padrão e geradores de cor. Possui também suporte ao media player para imagens de preenchimento e key, suporta até 20 nos formatos PNG, TGA, BMP, JPEG e TIFF.

Novos Recursos
Mesmo painel traseiro do ATEM Mini com botões adicionados e recursos de software
Transmite vídeo até 1080p HD
Botões de fluxo rápido, no ar e de gravação
Codificador de hardware para que não haja necessidade de software de streaming adicional
Controle e configure o timecode, o status do fluxo
Recursos de suporte e controle completos para câmeras BMPCC 6K e 4K
Gravação USB simultânea
Integração com MultiDock para switching de disco rígido ao vivo
Personaliza configurações avançadas com arquivos XML
Software multiview com visualizações de programa, gráficos, status de gravação, status On Air, medidores de áudio
Botões de entrada e saída de visualização do programa
Luz tally de controle para câmeras BMPCC 6K/4K
Sincronização automática de timecode para todas as câmeras

Características
Upstream Keyer
Coloque vídeo ao vivo sobre outras fontes de vídeo ou gráficos com o Upstream Keyer. Você pode usar luma key, pattern key, linear key ou filmar contra uma tela verde e usar a chave chroma para compor instantaneamente o vídeo sobre conjuntos virtuais.

Downstream Keyers
O switcher ATEM Mini inclui um downstream Meyer, para que você possa adicionar gráficos de alta qualidade, como logotipos, bugs e títulos do reprodutor de mídia incorporado durante a saída da transmissão ao vivo.

Áudio Mixer
O áudio mixer embutido permite controlar a câmera e o áudio externo com ajustes de nível de precisão e equilíbrio em todas as seis entradas de áudio disponíveis e dois canais.

Saída Para Monitor
A saída do monitor HDMI permite que você veja suas fontes, gráficos, visualização e saída de programa em uma única tela.

Player de Mídia
Elimine geradores de caracteres externos armazenando até 20 arquivos gráficos RGBA de qualidade de transmissão no pool de mídia. O media player aparece como fontes de entrada para o seu switcher.

Detalhes Técnicos
Conexões
Total de Entradas de Vídeo
4

Total de Saídas
2

Total de Saídas Auxiliares
1

Total de Entradas de Áudio
2 x miniconectores estéreo tipo jack de 3,5 mm.

Total de Saídas de Áudio
Nenhuma, somente áudio embutido.

Conexão de Código de Tempo
Nenhuma.

Entradas de Vídeo HDMI
4 x HDMI tipo A, HD de 10 bits alternável.
2 canais de áudio embutido.

Ressincronização das Entradas de Vídeo
Em todas as 4 entradas HDMI.

Conversores de Taxa de Quadro e Formato
Em todas as 4 entradas HDMI.

Saídas de Programa HDMI
1

Ethernet
Ethernet suporta 10/100/1000 BaseT para streaming ao vivo, controle de software, atualizações de software e conexão do painel direta ou por rede.

Interface do Computador
1 x USB 3.1 Tipo C de primeira geração para gravação em drives externos, saída de webcam, controle de software, atualizações de software e conexão do painel.

Padrões
Padrões de Entrada de Vídeo HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

Padrões de Saída de Vídeo HD
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Padrões de Vídeo Ultra HD
Nenhum.

Amostragem de Vídeo
YUV 4:2:2.

Precisão de Cor
10 bits.

Espaço de Cor
Rec 709

Resoluções de Entrada HDMI para Computadores
1280 x 720p 50 Hz, 59.94 Hz e 60 Hz
1920 x 1080p 23.98, 24, 25, 29.97,30, 50, 59.94 e 60Hz
1920 x1080i 50 e 59.94Hz 60Hz

Conversão do Espaço de Cor
Em tempo real, baseada em hardware.

Mixer de Áudio
6 entradas x 2 mixers de canais.
Liga/Desliga/Audio-Follow-Video selecionáveis por canal, além de controle de ganho separado por canal.
Medição de nível e pico. Inclui novas ferramentas Fairlight de aprimoramento de áudio: Compressor, portão, limitador e equalizador paramétrico de seis bandas. Controle de ganho mestre.

Especificidades Do Produto
Chaveadores Upstream
1

Chaveadores Downstream
1

Chaveadores Croma Avançados
1

Chaveadores Linear/Luma
2

Chaveador para Transição
Apenas DVE.

Número Total de Camadas
5

Geradores de Padrão
1

Geradores de Cor
2

DVE com Bordas e Sombreamento
1

Interface
Resolução mínima do monitor de 1366 x 768.

Streaming
Streaming Direto
O ATEM Mini Pro suporta streaming direto ao vivo por Ethernet usando Protocolo de Mensagens em Tempo Real (RTMP).

Gravação
Gravação Direta
1 x porta de expansão USB-C 3.1 de primeira geração para gravação direta de .mp4 H.264 com áudio AAC em mídias externas no padrão de vídeo ATEM.

Formatos de Mídia
Pode formatar mídias para sistemas de arquivo ExFAT (Windows/Mac) ou HFS+ (Mac).

Monitoramento por Multivisualização
Monitoramento por Multivisualização
1 x 10 visualizações incluindo Programa/Pré-visualização configuráveis à esquerda e à direita, 4 entradas HDMI, leitor de mídia, status de streaming, status de gravação e medidores de áudio.

Padrão de Vídeo da Multivisualização
HD.

Leitor De Mídia
Leitores de Mídia
1

Canais
Sinais de preenchimento e chave para cada leitor de mídia.

Capacidade de Imagens Estáticas no Pool de Mídia
20 com preenchimento e chave.

Formato de Imagens Estáticas no Pool de Mídia
PNG, TGA, BMP, GIF, JPEG e TIFF.

Controle
Painel de Controle
Painel de controle integrado. Painel de controle por software com controle de câmera incluído. Compatível com painel de controle físico opcional.

Conexão com Painel de Controle
Ethernet compatível com 10/100/1000 BaseT. Ethernet usada para conexão direta entre painel e chassi, ou via rede. O ATEM Mini Pro é compatível com conexão USB-C direta. Ethernet ou USB-C usadas para atualizar o software.

Compatibilidade com Painel de Controle
Inclui ATEM Software Control Panel. Também é compatível com ATEM 1 M/E Advanced Panel e ATEM 2 M/E Broadcast Panel.

Painel de Controle Incluso
ATEM Software Control Panel incluído gratuitamente para Mac 10.14 Mojave, Mac 10.15 Catalina ou mais recentes e Windows 10 apenas de 64 bits.

Software
Atualizações de Software
Utilizando conexão via USB ou Ethernet direta a computadores Mac OS X e Windows. Inclui ATEM Switcher Utility.

Configuração
Via ATEM Software Control Panel, com exceção do endereço IP do chassi ATEM que é configurado através do ATEM Switcher Utility conectado ao chassi via USB.

Sistemas Operacionais
Mac 10.14 Mojave,
Mac 10.15 Catalina ou mais recentes.
Apenas Windows 10 64 bits.

Especificações Ambientais
Temperatura Operacional
5° a 40° C (41° a 104° F)

Temperatura de Armazenamento
-10° a 60° C (14° a 140° F)

Umidade Relativa
0% - 90% sem condensação

Incluso
ATEM Mini Pro
Fonte de alimentação DC de 12 V externa com adaptadores de tomada internacionais.

Garantia
12 meses de garantia limitada do fabricante.
