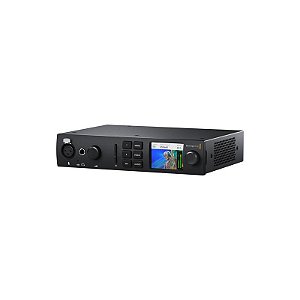

Blackmagic UltraStudio 4K Mini

O UltraStudio 4K Mini Thunderbolt 3 da Blackmagic Design, conecta a entrada Thunderbolt 3 do computador a qualquer um dos vários componentes de vídeo para captura, reprodução ou streaming. A unidade portátil captura imagens até DCI 4K60 4:2:2 através de um único link 12G-SDI ou até DCI 4K30 4:2:2 vídeo via HDMI. Grava imagens High Dynamic Range (HDR) de 12 bits a taxas de até DCI 4K30 e vídeo de 8-/10 bits a taxas de até DCI 4K60.

Uma tela LCD incorporada, permite monitorar seu sinal, e um leitor de cartão SD fornece acesso instantâneo à sua mídia SD. A interface Thunderbolt 3 do compacto UltraStudio 4K Mini, oferece conexões rápidas e pode carregar um computador conectado a unidade. Os recursos de áudio incluem entrada e saída incorporada HDMI de 16 canais e HDMI de 8 canais, uma entrada de áudio XLR de 3 pinos e uma saída para fones de ouvido.

O UltraStudio Mini 4K Thunderbolt 3, suporta vídeo compactado e não comprimido, é compatível com Windows, Mac e Linux e suporta codecs mais populares. O UltraStudio 4K Mini também suporta captura e reprodução 3D via HDMI, além de reprodução SDI 3D a taxas de até DCI 4K30. Estão incluídos em um cartão SD, o DaVinci Resolve e software adicional. Ligue o UltraStudio Mini 4K Thunderbolt 3 através de seu adaptador interno 100-240 VAC.

Principais Características
Entrada/saída 2G-SDI e HDMI 2.0
1 x Interface Thunderbolt 3 de 40 Gb/s
Tela de status/visualização do LCD de 3"
DCI 4K60 4:2:2 Single-Link 12G-SDI I/O
DCI 4K30 4:4:4 Single-Link 12G-SDI I/O
DCI4K60 4:4:4 via HDMI
Processamento de 8, 10 e 12 bits
2K/HD/SD via SDI ou HDMI
Controle de deck RS-422
Compatível com Mac OS X, Windows e Linux

Descrição Técnica
Entradas de Vídeo
1 x BNC. SDI
1 x HDMI Tipo A, HDMI 2.0b
1 x 3BNC, Componente/Composite
1 x BNC, Referência

Saídas de Vídeo
2 x BNC, SDI Saída Program
1 x BNC, SDI Saída Loop
1 x HDMI Tipo A, HDMI 2.0b

Formato de Vídeo Suportado
Taxa SDI
12G, 6G, 3G, 1.5G, 270 Mb

Resolução de Vídeo Suportada
SDI Entrada/Saída:
DCI 4K: 60/59.94/50/30/29.97/25/24/23.98
UHD 4K: 60/59.94/50/30/29.97/25/24/23.98
DCI 2K: 60/59.94/50/30/29.97/25/24/23.98
DCI 2KPsF: 30/29.97/25/24/23.98
UHD 2K: 60/59.94/50/30/29.97/25/24/23.98
1080p: 60/59.94/50/30/29.97/25/24/23.98
1080PsF: 30/29.97/25/24/23.98
1080i: 60/59.94/50
720p: 60/59.94/50
525i: 59.94
625i: 50

3D SDI Playback:
DCI 4K: 30/29.97/25/24/23.98
DCI 2K: 60/59.94/50/30/29.97/25/24/23.98
DCI 2KPsF: 30/29.97/25/24/23.98
UHD 2K: 30/29.97/25/24/23.98
1080p: 60/59.94/50/30/29.97/25/24/23.98
1080PsF: 30/29.97/25/24/23.98
1080i: 60/59.94/50
720p: 60/59.94/50

Amostragem de Vídeo SDI
4:2:2, 4:4:4

Precisão de Cores SDI
8-, 10-, 12 Bit RGB 4:4:4 em modos 2D até 4Kp30 DCI
8-, 10 Bits YUV 4:2:2 em Todos os Modos 2D
8-, 10-, 12 Bit RGB 4:4:4 em modos 3D até 2Kp60 DCI
8-, 10 Bits YUV 4:2:2 em Todos os Modos 3D

Espaço de Cores SDI
Rec. 601, Rec. 709, Rec. 2020

Conformidade SDI
SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M Nível A e B
SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2082-10, SMPTE ST2108-1

Resoluções de Vídeo Suportadas
HDMI Entrada/Saída:
DCI 4K: 60/59.94/50/30/29.97/25/24/23.98
UHD 2K: 60/59.94/50/30/29.97/25/24/23.98
1080p: 60/59.94/50/30/29.97/25/24/23.98
1080i: 60/59.94/50
720p: 60/59.94/50
525i: 59.94
625i: 50

3D HDMI Playback:
DCI 4K: 30/29.97/25/24/23.98
UHD 2K: 30/29.97/25/24/23.98
1080p: 60/59.94/50/30/29.97/25/24/23.98
1080i: 60/59.94/50
720p: 60/59.94/50

Amostragem de Vídeo HDMI
4:4:4, 4:2:2, 4:2:0

Precisão de Cores HDMI
8-, 10-, 12-Bit

Sync
Entrada Sync
1 x BNC, Tri-Sync/Black Burst

Interface
Thunderbolt
1 x Connector Thunderbolt 3
Host Charging: 45 W

USB
1 x USB Tipo-C, USB 3.1 Gen 1 (até 5 Gb/s)

Controle
Remoto
1 x D-Sub 9, RS-422 (Compatível com Sony)

Áudio
Entrada de Áudio
2 x 1/4" RCA. Áudio analógico
1 x 3-Pin XLR, Mic In (48 V Energia Phantom Power selecionável via software)

Saída de Áudio
2 x BNC, 3G/HD/SD-SDI
1 x HDMI Tipo A

Áudio Incorporado
Entrada/saída:
SDI: 16-Ch
HDMI: 8-Ch

Amostragem de Áudio
24-Bit, 48 kHz

Mídia
Leitor de Cartão
1 x Cartão SD (UHS-I e UHS-II)

Codecs Suportados
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR
DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX
HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR, DNxHD
Apple ProRes 4444, 422 HQ, 422
Apple ProRes LT, Apple 422 Proxy
Uncompressed: 8‑Bit 4:2:2, 10‑Bit 4:2:2, 10‑Bit 4:4:4

Geral
Requerimentos de Energia, Interno
100 a 240 VAC

Consumo de Energia Máxima
75.3 W

Ambiente
Temperatura de funcionamento: 5 a 40°C
Temperatura de armazenamento: -20 a 45°C
Umidade: 0 a 90%, Não condensado

Dimensões
21 x 17.78 x 4.57 cm

Peso
1.2 kg
